MIRA COMPACT

Cartographie 3D par géoradar en format compact

Le MALÅ 3D Imaging Radar Array (MIRA) Compact est un système GPR 3D à grande vitesse et à passage unique, et la solution la plus efficace pour la cartographie GPR 3D de grandes surfaces.

MIRA COMPACT comprend la technologie d’échantillonnage en temps réel MALÅ HDR. Reconnue dans le monde entier, elle permet d’obtenir des mesures ultra-rapides et des données d’une grande netteté. La solution intègre de manière fluide l’acquisition, le traitement, l’AQ/CQ, le positionnement et l’interprétation des données de radar à pénétration de sol.

APPLICATIONS

MALÅ MIRA COMPACT est conçu pour tous les projets de cartographie 3D à grande échelle. Les domaines d’application les plus courants sont les suivants :

  • Cartographie de grandes zones
  • Cartographie des réseaux
  • Archéologie
  • Investigation routière
  • Détection de réservoirs souterrains (« UST, Underground Storage Tank »)
  • Munitions non explosées (« unexploded ordonance », UXO)
  • Détection de cavités
  • Cartographie du couches géologiques
  • Sépultures secrètes
  • Investigations générales de sites

ARCHEOLOGIE

Mala Mira Compact - Drakkar

DETECTION DE RESEAUX

Détection de réseau 3D

FONCTIONNALITES

CARTOGRAPHIE DE GRANDES SUPERFICIES

Avec la densité de voies de données la plus élevée du marché, le MALÅ MIRA COMPACT offre une résolution inégalée dans sa catégorie. Le MALÅ MIRA COMPACT produit des données avec moins de bruit, à des vitesses plus élevées, avec plus de fonctionnalités grâce à une conception mécanique améliorée et à un logiciel moderne. Le MIRA COMPACT est un GPR 3D performant, optimisé pour la cartographie de vastes zones afin de localiser des objets et des artefacts enfouis.

Géoradar 3D Mira Compact vu rapprochée
MALA MIRA COMPACT channels

30 CANAUX DE DONNEES

Dans sa configuration standard, le radar MIRA COMPACT est normalement configuré pour collecter 10 canaux de données parallèles, mais il est capable de collecter jusqu’à 30 canaux de données simultanément puisqu’il permet de collecter des données à partir de n’importe quelle combinaison émetteur-récepteur dans l’ensemble du réseau.

MIRA Compact fournit une sortie 32 bits, ce qui permet d’obtenir une qualité de données exceptionnelle, même lors de levés à grande vitesse. L’espacement des canaux de 6,5 cm permet de collecter des données précises et de haute résolution.

MALÅ HDR (High Dynamic Range) GPR

Le MALÅ MIRA COMPACT a été repensé pour tirer pleinement parti de la technologie MALÅ HDR, ce qui vous permet d’obtenir la meilleure qualité de données GPR qui soit, la meilleure résolution et la meilleure largeur de bande.

La technologie MALÅ HDR produit des données avec des niveaux de bruit nettement inférieurs à ceux des systèmes GPR traditionnels. Un bruit de fond plus faible permet d’élargir la bande passante par rapport aux systèmes traditionnels à intervalles de temps. Cela permet d’éliminer une plus grande partie des interférences de fond, ce qui donne des données plus nettes avec un contraste plus élevé et la possibilité de voir plus en profondeur que les systèmes non HDR.

MALA MIRA HDR bande passante

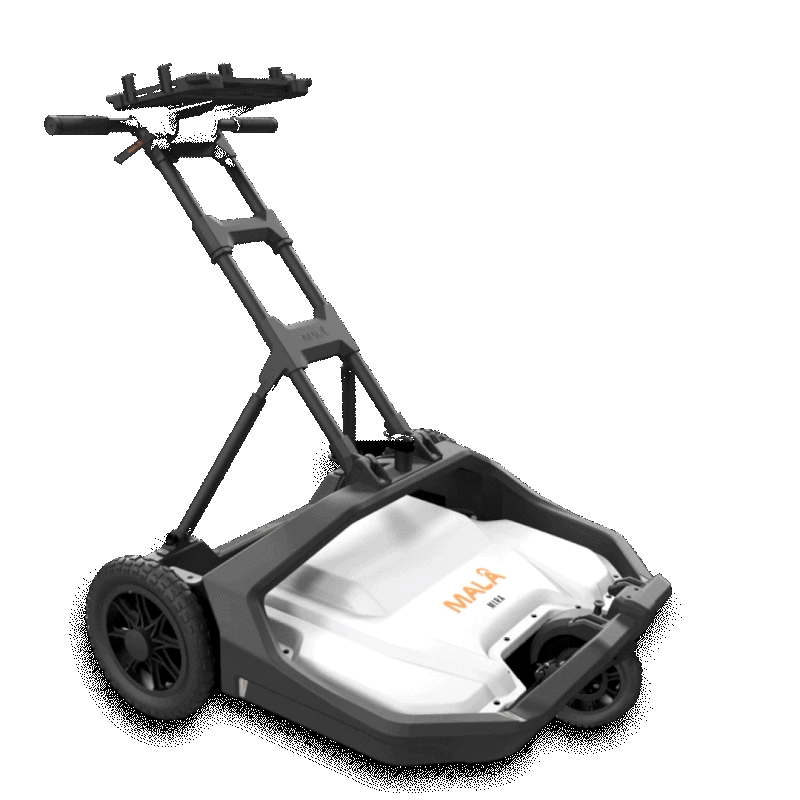

Modularité du Mala MIRA COmpact

COMPACT

La grande force du MIRA Compact, c’est qu’il est compact!

Modularité exceptionelle avec un chassi léger, repliable qui en fait la solution pratique pour les acquistions poussées.

Roue Jocker à l’avant pour une fluidité de mouvement incomparable.

L’antenne peut être rapidement insérée dans un chassis remorquable pour les acuqisition en véhicule/quad (voir plus bas)

LOGICIEL

MIRA CONTROLLER

Avec le nouveau logiciel d’acquisition MIRA Controller, vous découvrirez une interface moderne et facile à utiliser avec des aides à la navigation intégrées qui vous aideront à maximiser la qualité de vos mesures. MIRA Controller suit en détail les performances et la collecte des données, ce qui vous aide à maintenir la vitesse et la trajectoire correctes. Le logiciel affiche des tranches de temps continues (tracés d’amplitude) et suit chaque trace avec un positionnement de haute précision en temps réel.


MIRAsoft HDR acquiert vos données 3D de géoradar, mais peut également être utilisé pour visualiser et éditer des projets antérieurs ; il exporte dans plusieurs formats pour faciliter l’intégration avec d’autres logiciels. Les logiciels de post-traitement et d’interprétation recommandés sont rSlicer, GPR-SLICE et Geolitics.

MIRA CONTROLLER

ACCESSOIRES

SYSTEME DE REMORQUAGE

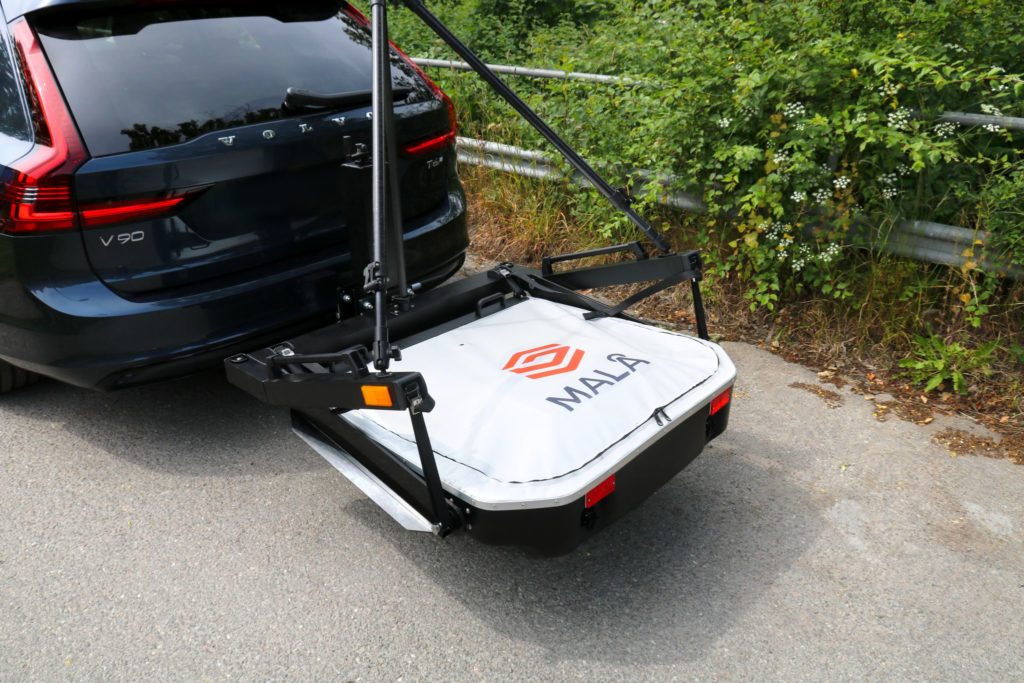

Remorque MIRA Compact sur véhicule

Transformez votre MIRA Compact en une puissante solution GPR motorisée, prête à s’attaquer à de vastes zones d’acquisition à grande vitesse. Conçu pour être monté directement sur la boule de remorquage des voitures, des camionnettes, des quads, le porte-attelage MIRA Compact vous permet de couvrir plus de terrain en moins de temps – des terres agricoles tranquilles aux autoroutes très fréquentées.

Solution flexible qui vous offre 3 configurations :

  • Mode transport – sécurisé pour les déplacements vers et depuis le site d’étude
  • Mode d’étude flottante – l’antenne est en contact total avec le sol pour une qualité de données inégalée, adaptée aux terres agricoles et aux zones herbeuses.
  • Mode « hauteur fixe » – l’antenne est maintenue à une hauteur fixe au-dessus du sol pour des levés à grande vitesse sur des surfaces dures, telles que l’asphalte ou le gravier.

GPS EMLID RTK

GPS pour les levés, la cartographie et la navigation. Tirez le meilleur parti d’un levé en associant votre GPR MALÅ au Reach RS2+ ou RX d’EMLID.

Localisez avec précision les objets et artefacts enfouis. L’association du Reach RS2+/RX et du MALÅ GPR donne à vos données une position unique pour chaque impulsion, ce qui vous permet d’identifier et de marquer la position et la profondeur d’objets métalliques et non métalliques enfouis.

Kit REACH RS2+ RX

GPS EMLID RTK

GPS pour les levés, la cartographie et la navigation. Tirez le meilleur parti d’un levé en associant votre GPR MALÅ au Reach RS2+ ou RX d’EMLID.

Localisez avec précision les objets et artefacts enfouis. L’association du Reach RS2+/RX et du MALÅ GPR donne à vos données une position unique pour chaque impulsion, ce qui vous permet d’identifier et de marquer la position et la profondeur d’objets métalliques et non métalliques enfouis.
